重庆优沃科技 · XULA迅莱音响 · 技术方案深度解析

随着企业数字化转型的深入，现代会议室已从单纯的"开会场所"演进为集视频显示、音频扩声、数字会议、远程协作、智能控制于一体的综合协作空间。重庆优沃科技有限公司基于自有品牌XULA迅莱音响的全数字会议产品线，为设计集团6楼大会议室打造了这套高端全数字音视频系统方案。本方案融合利亚德P1.56小间距LED显示屏、R445专业线性音柱、5G WiFi加密无线数字会议系统（1主席+21代表）、8进8出HDMI无缝矩阵、8×8数字音频媒体矩阵等核心设备，构建一套从显示、拾音、处理、放大到扩声全链路数字化的高端会议系统。

一、方案配置总览

二、视频显示系统：利亚德P1.56小间距LED屏+双液晶电视

本方案的视频显示核心采用利亚德（Leyard）P1.56小间距LED全彩显示屏。利亚德作为全球视听科技领创者和小间距LED显示技术的开创者，其产品以高稳定性、高色彩还原度和长寿命著称，广泛应用于高端会议室、指挥中心、演播室等专业场景。显示屏显示面积约8㎡（宽≥3.84m×高≥2.08m）。P1.56的像素间距属于小间距LED范畴，在3-5米的正常会议观看距离下完全无颗粒感，画面细腻清晰。显示屏采用SMD表贴3in1封装（1R1G1B，1212灯珠），自发光显示，对比度高达10000:1，亮度600nit且支持0-100%无级自动/手动调节，可根据会议室环境光自动调整亮度，避免过亮刺眼或过暗看不清。

显示屏采用压铸铝箱体，保证箱体拼接的平整度和密闭防尘性，箱体平整度≤0.05mm，箱体间隙≤0.05mm。模组支持X/Y/Z三轴六向调节，可精准调节平整度。刷新率≥3840Hz，换帧频率50/60Hz，画面流畅无闪烁。灰度等级≥16bit，色彩还原精准，色准ΔE≤0.9，色域≥120% NTSC。人眼视觉健康舒适度VICO指数达到1级，蓝光危害辐亮度≤5.7W/㎡/sr，长时间观看不伤眼。

除LED主屏外，方案还配置了2台65寸液晶电视作为辅助显示终端，可用于视频会议远端画面显示、会议资料辅助展示等场景。LED屏由专业视频控制器驱动，支持3路输入（1路DVI+2路HDMI1.3），6个网口输出，最大带载390万像素，支持三个窗口任意位置大小调整及画面任意截取，支持一键全屏缩放、点对点显示、自定义缩放三种模式。

三、扩声系统：R445专业线性音柱+PS500功放

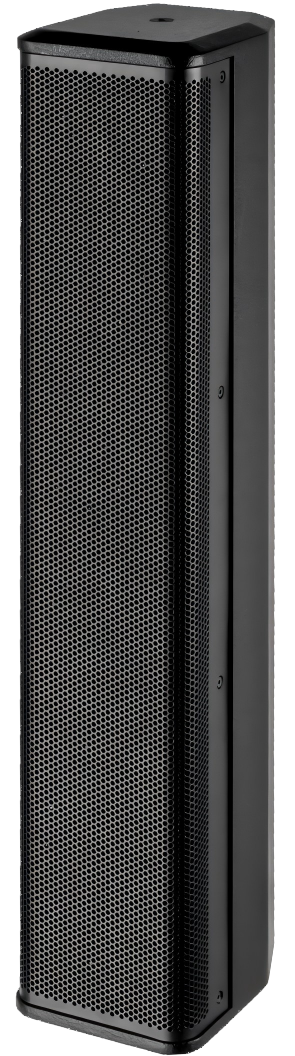

本方案的扩声终端采用4只R445专业线性音柱，分布安装于会议室前方和侧方，实现全域均匀覆盖。R445是一款4×4.5寸两分频高性能线阵列音柱，采用1个34芯高音单元配置精准的线性声学波阵面高音号角，实现精准及均匀的声学覆盖；4个针对线阵中低频系统研制的4.5寸中低音单元配合精心调校的分频系统，在大功率工作时失真小，覆盖角度具有较强的恒指向性，声音听感一致性好。

线性音柱相比传统壁挂音箱的核心优势在于其垂直方向的窄指向性（30°垂直扩散角），能够将声音能量精准投射到听众区域，减少天花板和地面的声反射，从而降低会议室的混响干扰，提高语言清晰度。100°水平扩散角则确保会议室横向范围内的均匀覆盖。96dB的高灵敏度和123dB的最大连续声压级（峰值129dB），即使在大型会议室中也能提供充足的声压级余量。

4只R445音柱由2台PS500专业功放驱动，每台功放提供2×500W@8Ω（2×600W@4Ω）的输出功率，采用"一通道一音柱"的独立驱动模式。

3.1 音频处理与回声消除

在扩声系统链路中，XL-0808 8×8数字音频媒体矩阵承担着音频处理核心的角色，通过总线式AEC（自适应回声消除）、独立通道AFC（自适应反馈抑制）和ANS（自适应噪声抑制）三大算法，从源头解决远程会议回声、话筒啸叫和环境噪声三大痛点，确保会议室语言清晰度和远程会议音频质量。

3.1.1 AEC回声消除

XL-0808采用总线式AEC自适应回声消除算法，尾长512ms，收敛率60dB/S，回声消除幅度60dB。其工作原理是：将远端音频输出通道作为参考信号，通过自适应滤波器实时建模会议室声学路径，从本地话筒拾取信号中减去远端扬声器经声学耦合回传的回声成分，从而在本地发言时消除远端听到的自身回声。典型参数设置建议：AEC尾长设置为512ms（覆盖大型会议室声学反射路径），收敛率保持60dB/S默认值，回声消除幅度设为60dB；在远程会议场景下，务必在XL-0808软件中将远端音频输出通道正确路由为AEC参考信号，并建议在会议平台端关闭"扬声器增强"和"自动增益"选项，避免平台与硬件双重处理导致音质劣化。

3.1.2 AFC反馈抑制

AFC采用陷波式自适应反馈抑制算法，每路输入通道提供8点自适应反馈抑制，传声增益提升10dB，可有效防止会议话筒啸叫。其工作原理是：实时检测系统中出现的正反馈频点（啸叫频点），自动生成窄带陷波滤波器精准抑制该频点，同时最大限度保留周边频段的声音自然度。典型参数设置建议：反馈抑制频点建议覆盖200Hz-8kHz人声主要频段，每通道启用8个自适应陷波点；在调试阶段建议先以"快速模式"自动搜索并锁定啸叫频点，再切换至"精确模式"进行精细抑制；同时建议将AFC与FBX-210反馈抑制器配合使用，形成"矩阵AFC+独立反馈抑制器"的双重防啸叫保障，进一步提升系统增益余量。

3.1.3 ANS降噪

ANS自适应噪声抑制算法可提升信噪比18dB，有效降低会议室空调、投影风扇、人员走动等环境噪声。其工作原理是：实时分析输入信号的噪声底噪特征，自适应生成噪声频谱模板，在保留语音信号完整性的前提下动态衰减非语音噪声成分。典型参数设置建议：ANS强度建议设置为中等档位（约50%-70%），避免过度抑制导致语音发闷或"水声"；在安静会议室可适当降低ANS强度以保留更多声音细节，在嘈杂环境（如空调全开、临街会议室）可适当提升至80%左右；同时建议配合每路输入通道的8段参量均衡（PEQ）对低频噪声（如空调低频嗡嗡声）进行针对性衰减，实现更精准的降噪效果。

在实际调试中，建议按照"先AFC、再ANS、后AEC"的顺序依次启用三大处理模块：首先开启AFC反馈抑制并完成啸叫频点锁定，确保系统增益余量充足；其次开启ANS降噪，消除环境底噪；最后开启AEC回声消除并验证远程通话效果。三大模块协同工作，可显著提升会议室扩声系统的语言清晰度和远程会议的音频质量。

PS500功放信噪比>100dB，总谐波失真<0.5%，阻尼系数>200，转换速率>10V/μs，确保声音还原准确、低频控制有力。1U超薄机身设计，7.5kg轻量化，节省机柜空间。

四、全数字会议系统：XLMG-103主机+5G WiFi无线会议单元

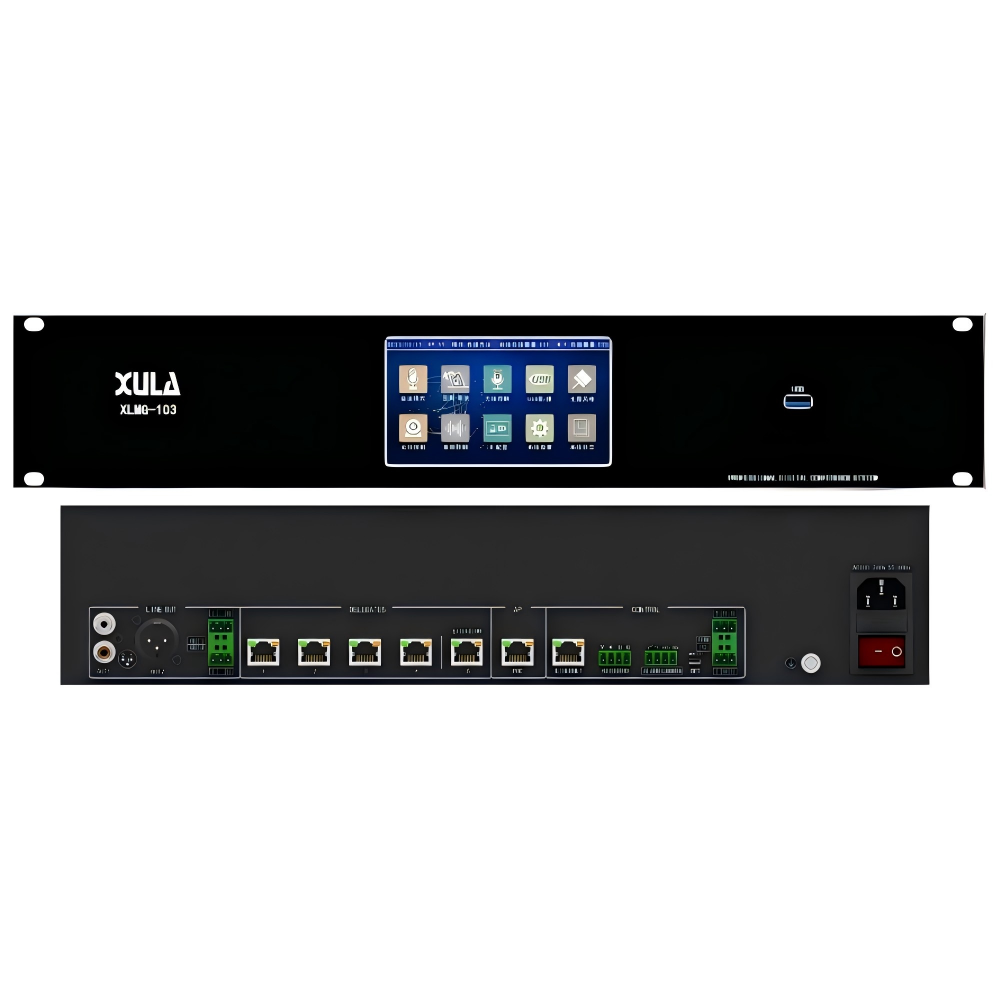

本方案的会议系统核心采用XLMG-103全数字会议系统主机，基于全数字网络技术方案开发，具备时钟同步与传输技术、WiFi无线通讯技术，音频传输延时≤5ms。主机支持全数字有线会议单元与5G WiFi加密无线会议单元同时使用，系统具有65535支会议单元ID容量，可任意搭配全数字有线会议单元、翻译单元或5G WiFi加密无线会议单元接入使用。

主机提供6种会议发言模式：FIFO（先进先出）、NORMAL（轮流发言）、FREE（自由发言）、APPLY（申请发言）、VOICE（声控发言）、LIMIT（限时发言），最大同时发言人数可设置26支（16支有线+10支无线）。支持自定义会议话筒身份功能，可将任意代表单元设置为VIP单元，VIP单元发言不受主席控制和发言模式限制。系统具备有线同声传译功能，支持同时传输69+1通道同声传译音频。

主机配备5寸全彩触控屏，提供会议模式、签到表决、无线控制、USB录播、主题风格、云球控制、音频控制、ID配置、系统设置、系统状态等功能控制菜单。音频输出接口包括1组RCA、1路卡侬、2路LINE-OUT凤凰座，每个输出通道均具备独立的10段EQ调节、30级音量dB值调节、200级延时器调节。控制接口丰富，包括TCP/IP网络控制、KEYBOARD摄像机键盘控制、ALARM消防报警联动、RS485摄像机控制、RS232-COM控制、RS232-PC控制。支持PELCO-D、PELCO-P、VISCA摄像机控制协议，最大支持同时连接16台摄像机进行预置位发言跟踪。

4.1 5G WiFi加密无线会议主席/代表单元

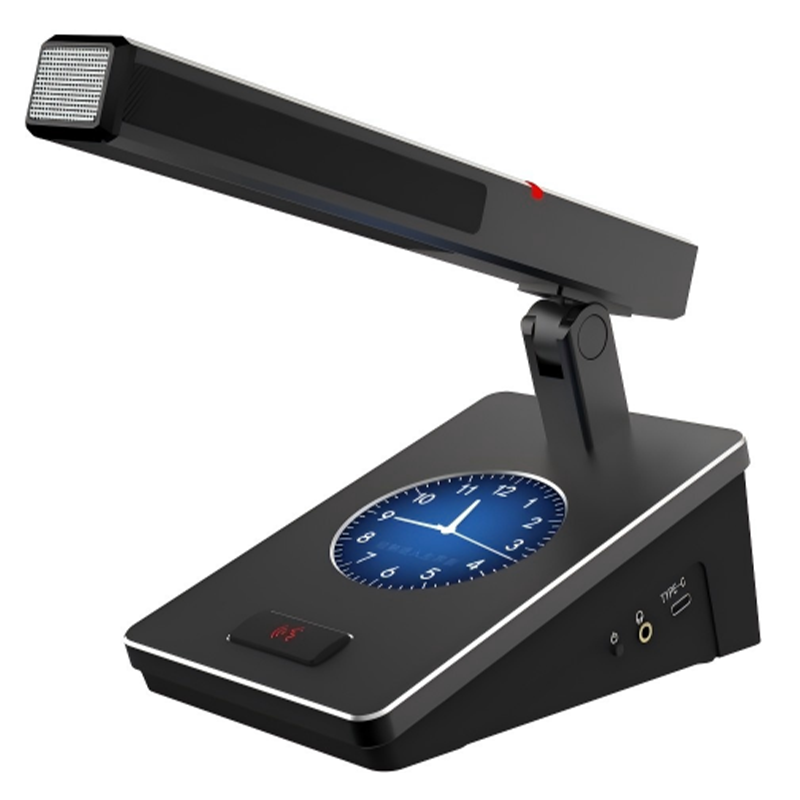

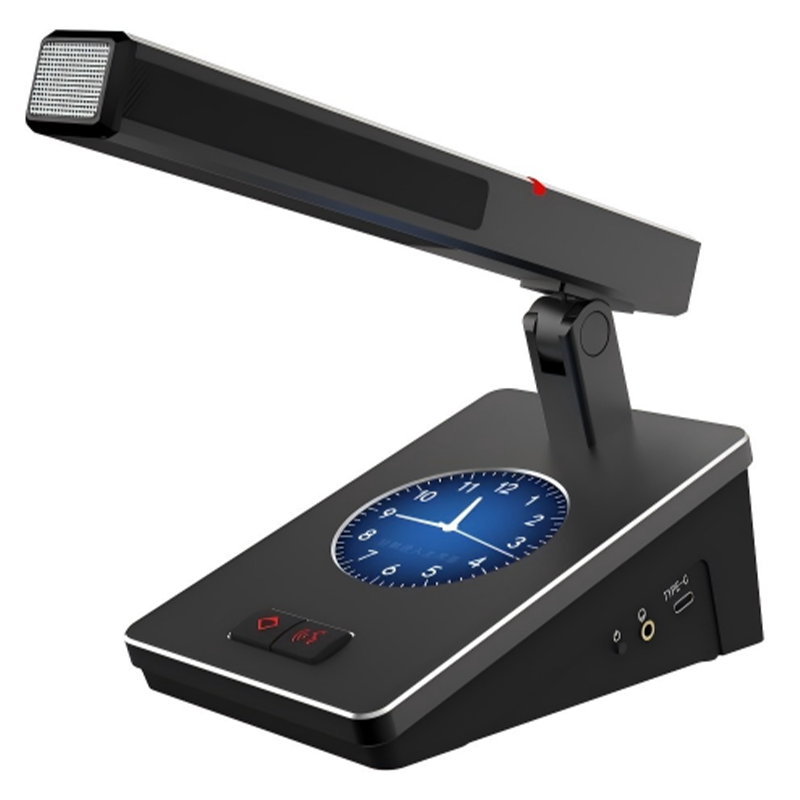

本方案配置1台XLW-D402B主席单元和21台XLW-D404B代表单元，共计22支5G WiFi加密无线会议单元。会议单元与主机通过WiFi无线连接，支持48kHz音频采样率，采用非压缩音频传输技术，全数字化传输音频信号与控制信号，音频传输延时≤5ms。采用128位AES加密技术，支持WPA/WPA2无线安全技术，防止窃听与非授权访问，保障会议的私密性。

会议单元采用高性能双频WiFi模块（2.4GHz+5GHz双频并发），通过Linux多线程嵌入式底层软件驱动，开机至连接完成用时≤5秒。单元底座采用铝合金材质面板，喷砂工艺与阳极氧化工艺表面处理，CNC加工高光边。咪杆配备LED指示灯显示发言状态，内置14mm镀金膜电容式超心型指向咪芯，拾音清晰灵敏。

会议单元配备4寸全彩圆形触控屏，可显示会议发言模式、单元ID、日期时间、发言状态、发言时间、电池电量、WiFi连接状态等信息。采用硅胶无声按键，具有物理按压手感同时杜绝按键敲击声。单元功能丰富，支持：服务呼叫（纸笔/茶水/纸巾/清洁/会议人员5种）、会议签到、会议表决（选举/评级/满意度/自定义选项）、发言状态查询、主题风格切换（科技主题/党政主题）、耳机收听、声控发言、5段EQ调节、显示亮度调节、4种系统语言切换（中/英/俄/法）、发言计时、设备状态查询、消防报警提示等。

单元内置10000mAh可充电锂电池，持续发言时间15小时，待机时间19小时。Type-C充电口支持PD快充协议，充电峰值功率18W。具有低电量提示功能（续航不足1小时自动弹出充电提示）和智能自动关机功能（主机断开通讯5分钟自动关机）。主席单元具有优先发言与会议控制功能，发言不受模式和人数限制，可批准代表发言申请、关闭正在发言的代表单元、发起/结束签到和表决进程。

4.2 5G WiFi无线会议专用AP

XLW-5GAP是专为5G WiFi无线会议系统设计的专用AP，与会议主机通过网线连接，用于无线会议单元通过WiFi网络接入会议系统。单个AP支持接入128支无线会议单元，完全满足本方案22支单元的接入需求并留有充足余量。AP采用802.11ax标准（WiFi-6）无线网络技术，双空间流双频并发，无线传输速率1.8Gbps（2.4GHz 600Mbps + 5GHz 1.2Gbps）。内置高功率FEM与4组双频铜片天线，WiFi信号覆盖半径25米。支持WPA/WPA2/WPA3等多种加密协议，具有自动调整信道和MAC地址过滤功能。支持通过AC控制器实现多AP组网，覆盖更大范围。

五、视频矩阵切换：HD08V 8进8出高清无缝矩阵

HD08V 8进8出高清无缝矩阵主机是本系统的视频信号切换核心，采用嵌入式ARM处理器控制，支持8路HDMI信号输入和8路HDMI信号输出，支持音频解嵌。其最大特点是无缝瞬间切换——信号切换过程不黑屏，切换速度小于200ns，确保会议过程中视频信号切换的流畅性和专业性。

矩阵支持最高4K@30Hz分辨率输入输出，向下兼容1080P@60Hz。支持普通电视实现拼接（如2×4、4×2、2×2、2×1），每路输出分辨率可单独调整。提供RS-232串口、LAN网口、红外口三种控制接口，支持第三方中控系统同时通过串口、红外、网络TCP/UDP进行控制。全平台控制软件支持安卓APP、苹果IOS APP、电脑控制软件三种方式同时使用，也支持鸿蒙、Linux、Windows、IOS等系统的浏览器Web网页控制。具有掉电记忆功能和断电现场保护功能，上电自动恢复关机前状态。

六、数字音频处理：XL-0808 8×8数字音频媒体矩阵

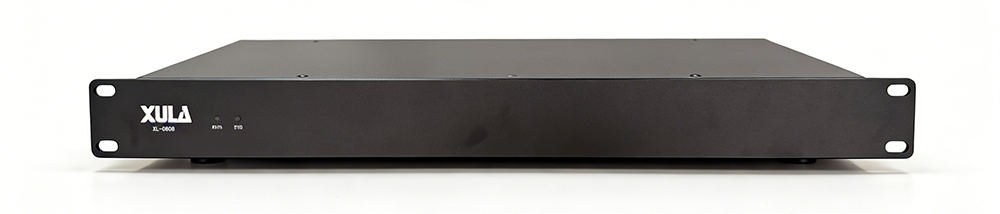

XL-0808 8×8数字音频媒体矩阵是本系统的音频处理核心，采用ADI SHARC 21489@450MHz SIMD处理器，DSP处理能力400 MIPS、1.6 GFLOPS，40bit DSP浮点运算引擎。采样率48kHz/24bit，系统延时<3ms。8路模拟输入+8路模拟输出，输入增益0-48dB可调，每路提供+48V幻象电源。

该矩阵最具价值的功能是其强大的音频处理算法：总线式AEC（自适应回声消除），尾长512ms，收敛率60dB/S，回声消除幅度60dB，可有效消除远程视频会议中的远端回声；独立通道AFC（自适应反馈抑制），采用陷波式算法，传声增益提升10dB，有效防止会议话筒啸叫；ANS（自适应噪声抑制），信噪比提升18dB，可有效降低会议室环境噪声。

矩阵内置两进两出USB声卡，支持音乐播放、录制和软视频会议（如ZOOM、腾讯会议、钉钉会议等），无需额外配置音频接口即可实现与远程会议平台的音频对接。每路输入通道提供8段英式参量均衡（5种滤波器选择）、增益共享自动混音（AMC）、自动增益（AGC）、8点自适应反馈抑制（AFC）；每路输出通道提供8段PEQ、分频器、延时器、限幅器。支持14×10矩阵混音、16组预设、4组GPIO，支持输入输出通道LINK和分组功能。可提供终端用户定制操作界面，最大支持30台设备同一界面管理，具有中央控制功能，可对系统中的电源、信号切换、环境控制、音频等整体控制，实现一键开启系统。

七、辅助设备与系统管理

7.1 12路调音台 HERO12

HERO12 12路调音台提供10路Mic输入（兼容10路线路输入）和2组立体声输入，每通道带48V幻象电源和低切功能。每路单声道输入通道设有4段EQ，内置7段立体声均衡器和7段编组立体声均衡器。内置99种DSP效果器，支持蓝牙、MP3、大屏彩屏播放器、USB声卡、USB电脑录音、U盘录音直录等功能。输出通路丰富，包括1组立体声主输出、3组辅助输出、2编组输出、1组立体声监听输出、1组CD/TAPE输出、1路耳机监听输出、1路效果脚踏开关。

7.2 无线手持话筒 XLM-8672

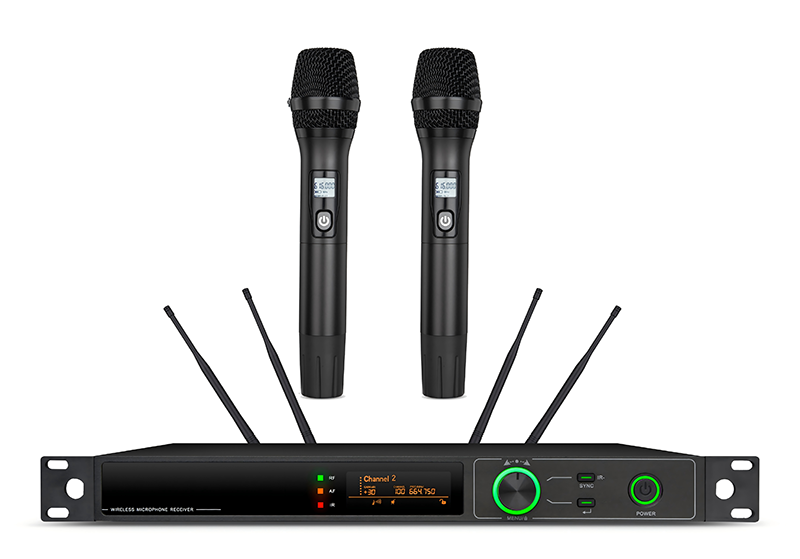

除固定的桌面会议单元外，方案还配置一套XLM-8672真分集无线手持话筒，用于主持人主持、移动发言、嘉宾互动等场景。真分集接收技术采用双天线接收系统，最大限度降低断频和信号盲区。UHF 615-665MHz频段，200个可选信道，二通道独立SC频率自动搜索，IR红外一键对频。手持话筒使用2节5号碱性电池，续航超过8小时。

7.3 反馈抑制器 FBX-210

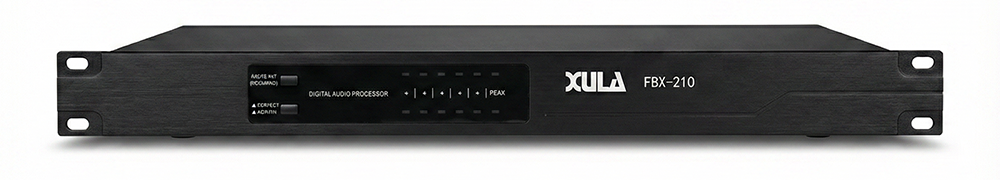

FBX-210反馈抑制器作为数字音频矩阵AFC功能的补充和备份，采用回声抵消和消除混响的算法，通过自适应滤波器在反馈出现之前将其除去。无须调试，自动适应声学环境，任何使用情况下都可获得6dB的增益提升，最高达12dB。支持"快速模式"和"精确模式"两种工作模式，内置自动混音器实现优先功能。

7.4 电源时序器与会议单元充电器

XLPW-08 8路大功率电源时序器提供8路继电器受控输出和2路直接输出，实现"顺序开启、逆序关闭"，每路间隔1秒，单路最大5000W/总功率8000W，配备红色数码管电压表实时监测电压状态，确保系统设备安全开关机。

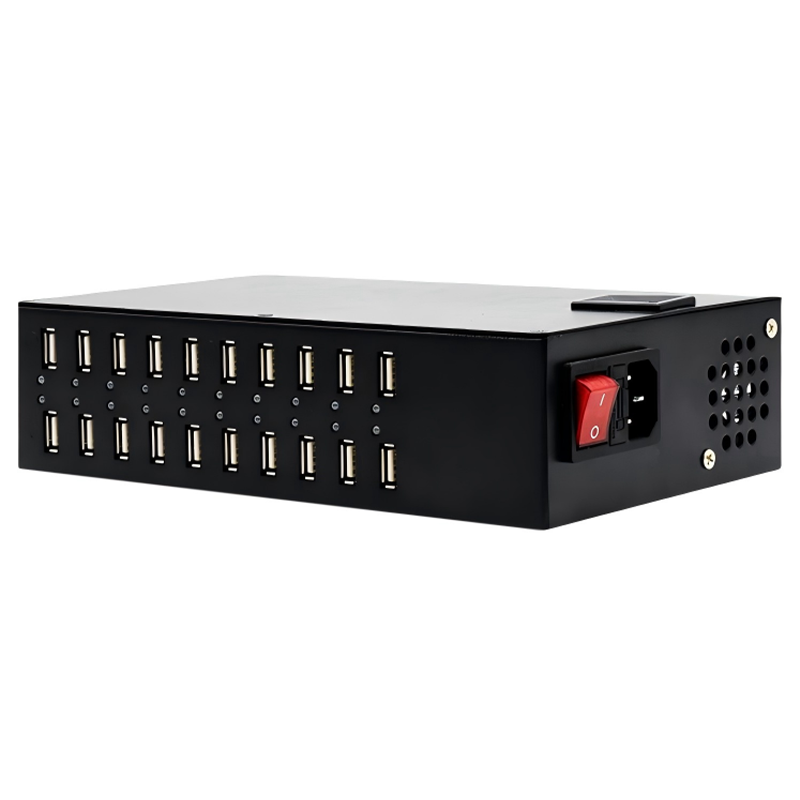

XLB-520X无线会议单元充电器具有20路5V USB充电接口，单路输出电流峰值2.4A，总输出功率200W，支持同时为20支会议单元批量充电。配备数码屏显示输出电压，每路USB接口配置独立LED充电状态指示灯（充电红灯/充满蓝灯）。内置PWM电源管理芯片，充满自动断电，支持PD快充协议。具有过压、过流、过充、短路等多重安全防护。

八、系统架构与信号流程

本系统采用全数字化架构，视频和音频信号均以数字方式处理和传输，确保信号质量和系统稳定性。系统信号流程如下：

九、方案优势总结

十、适用场景

• 大型企业董事会议室/高管会议室：22支会议单元满足大型会议需求，全数字化系统体现企业科技实力；
• 设计集团/设计院大会议室：利亚德LED小间距屏满足设计图纸高清展示需求，线性音柱确保方案汇报语言清晰；
• 政府机构多功能会议室：签到/表决/服务呼叫功能满足政务会议需求，消防联动满足安全规范；
• 远程视频会议室：XL-0808内置USB声卡+AEC回声消除，完美适配ZOOM/腾讯会议/钉钉等远程会议平台；
• 学术报告厅/培训室：4只线性音柱提供充足声压级和均匀覆盖，手持话筒满足互动问答需求；
• 多功能会议厅：LED屏+双电视+无缝矩阵实现多画面显示，全数字会议系统满足各种会议模式需求。

十一、重庆优沃科技：高端会议系统集成服务商

本方案由重庆优沃科技有限公司提供全套设备供应与工程服务。公司成立于2011年，坐落于重庆市九龙坡区石桥铺，是重庆地区深耕音视频系统集成与智能化弱电工程领域的专业服务商。公司拥有自主音响品牌XULA迅莱，产品涵盖全数字会议系统、专业线性音柱、数字音频媒体矩阵、视频矩阵、专业功放、调音台、无线话筒等全系列会议音响设备，同时拥有BOSE、JBL、Shure、BOSCH、YAMAHA、Soundcraft等众多一线影音设备品牌的稳定正规供货渠道，可为客户提供"自有品牌+国际品牌"的灵活组合方案。

在高端会议系统领域，重庆优沃科技拥有丰富的项目实施经验，可为政府机构、企事业单位、设计集团、金融机构等客户提供从方案设计、设备供应、现场施工到系统调试的全流程服务。公司坚持"先勘察、后方案"的原则，免费派遣资深技术工程师进行现场实地勘查，根据会议室的实际面积、层高、装修结构、声学环境和使用需求，量身定制最优的设备配置和点位布局方案。

六、系统调试与验收要点

系统安装完成后，需按照以下可量化的验收标准进行现场调试与验收，确保视频显示、音频扩声、数字会议等各子系统达到设计指标，满足高端会议室的日常使用需求。验收工作分为视频与音频两大部分，逐项测试并记录数据。

6.1 视频系统验收

视频系统验收围绕利亚德P1.56小间距LED屏的显示效果展开，重点验证亮度均匀性、色彩还原与刷新率三项核心指标。

6.2 音频系统验收

音频系统验收重点验证R445线性音柱的频响特性、会议室声压级覆盖，以及XL-0808数字音频矩阵AEC回声消除的实际效果。

AEC回声消除的具体测试步骤如下：第一步，在XL-0808软件界面开启总线式AEC功能，并将会议话筒输入通道与远端音频输出通道正确路由；第二步，建立本地与远端的视频通话连接，将远端扬声器音量调至正常会议水平；第三步，本地发言人在会议单元前正常讲话，远端人员确认听不到自身声音的回声；第四步，远端人员讲话时，本地扩声系统应无啸叫、无金属声、无断续；第五步，将远端音量逐步提升至最大会议音量，重复第三步和第四步，确认AEC在极限音量下仍能有效工作。全部通过后，AEC验收合格。

十二、远程会议集成方案

本系统已为远程视频会议场景做了充分预留，可无缝对接腾讯会议、Zoom、Microsoft Teams等主流视频会议平台。通过XL-0808数字音频媒体矩阵内置的2进2出USB声卡、HD08V无缝矩阵的视频路由能力，以及利亚德LED主屏+双液晶电视的多屏显示架构，实现"本地会议+远程协作"一体化。以下从音频、视频、显示与网络四个维度说明对接方案。

12.1 音频对接与回声消除

音频对接的核心是让会议电脑通过XL-0808的USB声卡接入系统，实现本地拾音与远端音频的双向传输。具体接线与配置如下：

回声消除是远程会议音频质量的关键。XL-0808的总线式AEC尾长512ms、回声消除幅度60dB，可有效消除远端扬声器声音经本地话筒拾取后回传的"回声"。同时建议在平台端关闭"扬声器增强"和"自动增益"选项，避免平台与硬件双重处理导致音质劣化。若现场仍有轻微回声，可在XL-0808中适当降低远端音频输入增益，或开启ANS降噪抑制环境噪声。

12.2 摄像头布局与视频路由

远程会议的视频信号通过HD08V 8×8无缝矩阵统一调度。会议电脑的HDMI输出接入矩阵输入口，矩阵输出分别送至LED主屏和液晶电视，实现远端画面与本地画面的灵活切换与多画面显示。

视频路由策略：日常远程会议时，将会议电脑画面（含远端视频墙）通过矩阵输出至LED主屏，同时将主摄像机画面通过USB/HDMI回传至会议电脑作为平台摄像头源。需要展示本地PPT时，可将PPT画面与远端视频画面通过HD04F矩阵的画中画功能叠加显示，或利用LED视频控制器的三窗口功能实现"远端画面+PPT+本地画面"同屏显示。

12.3 双屏显示策略

本方案采用"LED主屏+2台65寸液晶电视"的多屏显示架构，为远程会议提供灵活的双屏显示策略：

• 策略一（推荐）：LED主屏显示远端视频画面（视频墙/发言人特写），2台液晶电视分别显示共享PPT和本地摄像机画面，实现"远端+内容+本地"三画面并行；
• 策略二：LED主屏显示共享内容（PPT/设计图纸），2台液晶电视拼接显示远端视频画面，适合以内容展示为主的汇报型会议；
• 策略三：LED主屏采用画中画模式（远端画面为主、本地画面为子窗口），液晶电视显示共享内容，适合需要同时关注远端与本地互动的会议。

在腾讯会议/Zoom/Teams中，可通过"共享屏幕"选择指定显示器实现内容分发：将会议电脑设置为扩展显示模式，LED主屏对应显示器1（远端视频），液晶电视对应显示器2（共享内容），即可实现双屏独立显示。Teams还支持"Together Mode"和"Gallery View"等布局，配合LED大屏可获得沉浸式远程会议体验。

12.4 网络带宽建议

远程会议质量高度依赖网络带宽与稳定性。根据主流视频会议平台的官方推荐，结合本系统多路音视频并发的实际需求，建议如下：

网络部署建议：会议电脑优先采用有线千兆网口接入企业内网，避免WiFi信号波动影响会议稳定性；若必须使用无线，建议使用5GHz频段并确保信号强度≥-60dBm。企业出口带宽建议预留上行≥10Mbps、下行≥20Mbps的专用带宽给视频会议，并开启QoS（服务质量）策略，将视频会议流量设为高优先级。同时建议配置备用4G/5G移动网络作为应急链路，当主网络中断时自动切换，保障会议不中断。
