重庆会议室音响系统方案：8寸两分频吸顶+一拖四无线会议话筒+防啸叫反馈抑制

重庆优沃科技 · XULA迅莱音响 · 技术方案深度解析

会议室是企业日常决策、远程协作和商务洽谈的核心空间，一套稳定可靠、音质清晰的会议音响系统，是高效会议的基础保障。重庆优沃科技有限公司基于自有品牌XULA迅莱音响的专业会议产品线，为中大型会议室打造了这套完整的会议音响系统方案。本方案采用8只CS800T八寸两分频吸顶音响作为扩声终端，配合2台XLD-4350四通道专业功放、MOC-8八路蓝牙调音台、XLM-9734一拖四无线会议话筒、XLM-8672真分集无线手持话筒、FBX-210反馈抑制器和XLPW08电源时序器，构建一套从拾音、处理、放大到扩声全链路覆盖的专业会议音响系统。

一、方案配置总览

表1 会议音响系统设备配置清单（重庆优沃科技提供）序号设备名称品牌型号数量核心作用1两分频吸顶音响XULA CS800T8只会议室全域扩声覆盖2四通道专业功放XULA XLD-43502台每台4×350W，驱动8只吸顶音响3八路蓝牙调音台XULA MOC-81台音频混音、EQ调节、DSP效果、蓝牙播放4一拖四无线会议话筒XULA XLM-97341套4支桌面式会议话筒，UHF无线传输5真分集无线手持话筒XULA XLM-86721套2支手持话筒，用于移动发言和主持6反馈抑制器XULA FBX-2101台自动防啸叫，提升系统增益7电源时序器XULA XLPW081台8路顺序开关机，保护设备8机柜及辅材定制机柜+专业线缆1套

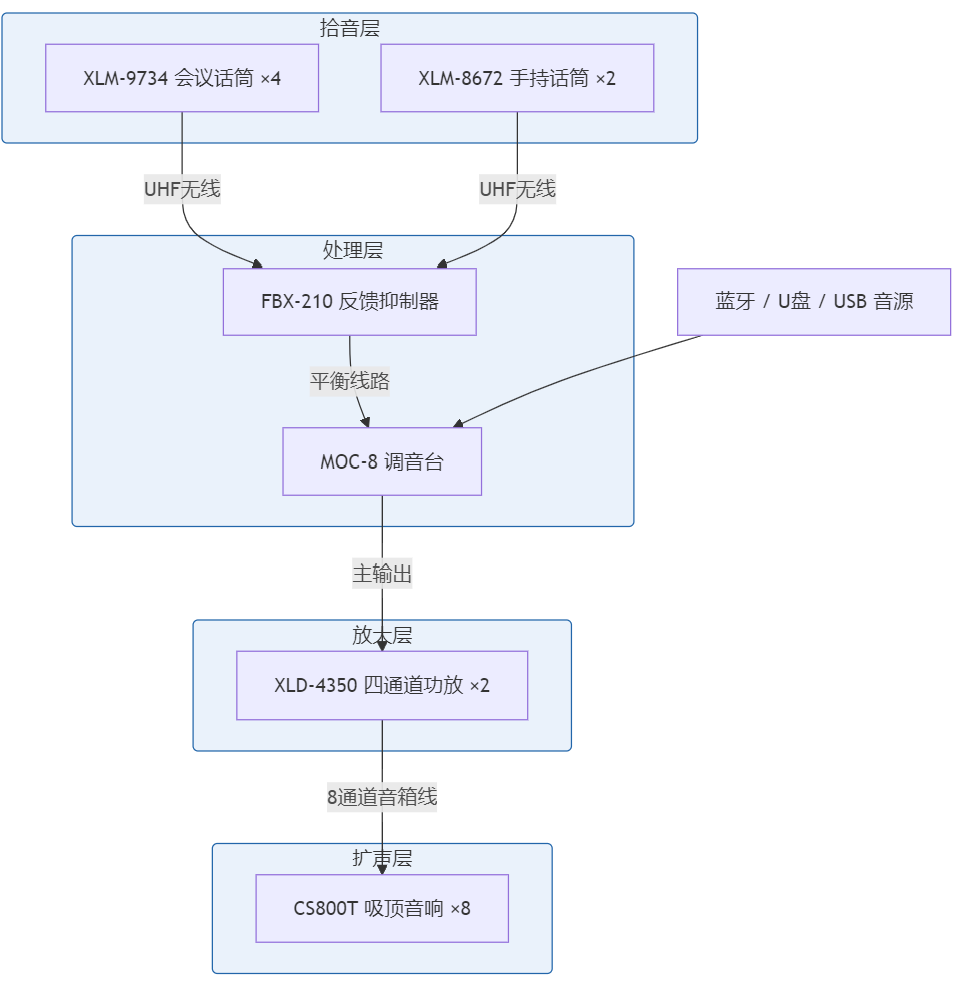

系统连接拓扑与信号链路

系统信号链路遵循“拾音 → 处理 → 放大 → 扩声”的经典架构。XLM-9734 会议话筒与 XLM-8672 手持话筒通过 UHF 无线信号接入接收机，接收机输出统一汇入 FBX-210 反馈抑制器进行防啸叫处理；随后信号进入 MOC-8 调音台，与蓝牙、U盘、USB 声卡音源一同完成混音、均衡及 DSP 效果处理；调音台主输出送至 2 台 XLD-4350 四通道功放，按“一通道一音箱”模式放大后驱动 8 只 CS800T 吸顶音响，实现会议室全域均匀扩声。整套设备的电源由 XLPW08 电源时序器统一管理，确保顺序开关机。

设备集中安装与信号传输

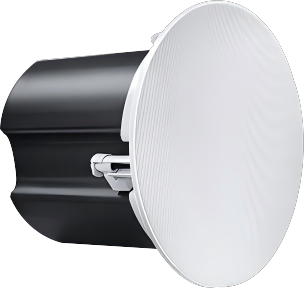

二、扩声终端：CS800T八寸两分频吸顶音响

CS800T是XULA迅莱面向专业会议空间推出的定阻式两分频吸顶音响。与公共广播常用的定压吸顶喇叭不同，CS800T采用4Ω定阻设计，能够承受更大的功率输入，输出更高的声压级，同时满足会议室对语言清晰度和音乐还原度的双重要求。

该音箱采用8英寸低音单元搭配25芯丝膜高音的两分频结构。8英寸低音单元提供充沛的中低频能量，确保人声饱满有力；25芯丝膜高音则带来细腻柔和的高频表现，长时间参会也不易产生听觉疲劳。窄边磁吸网罩设计使安装后外观简洁美观，能与会议室吊顶装修自然融合。

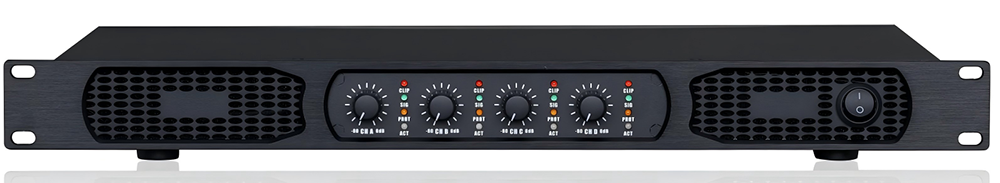

三、功率驱动：XLD-4350四通道专业功放

本方案配置2台XLD-4350四通道专业功放，每台提供4个独立通道，每通道在8Ω负载下输出350W功率，4Ω负载下可达570W。8只CS800T吸顶音响由2台功放的8个通道分别驱动，实现"一通道一音箱"的独立驱动模式，确保每只音箱都能获得充足且均衡的功率供给。

XLD-4350的总谐波失真低于0.05%（20Hz-20kHz），信噪比超过110dB，阻尼系数大于500，这些指标在同价位功放中表现优秀。低失真确保声音还原准确，高信噪比意味着背景噪声极低，阻尼系数高则能更好地控制低音单元的运动，使低频更加干净有力。1U超薄机身设计节省机柜空间，3.6kg的轻量化设计也便于安装和维护。

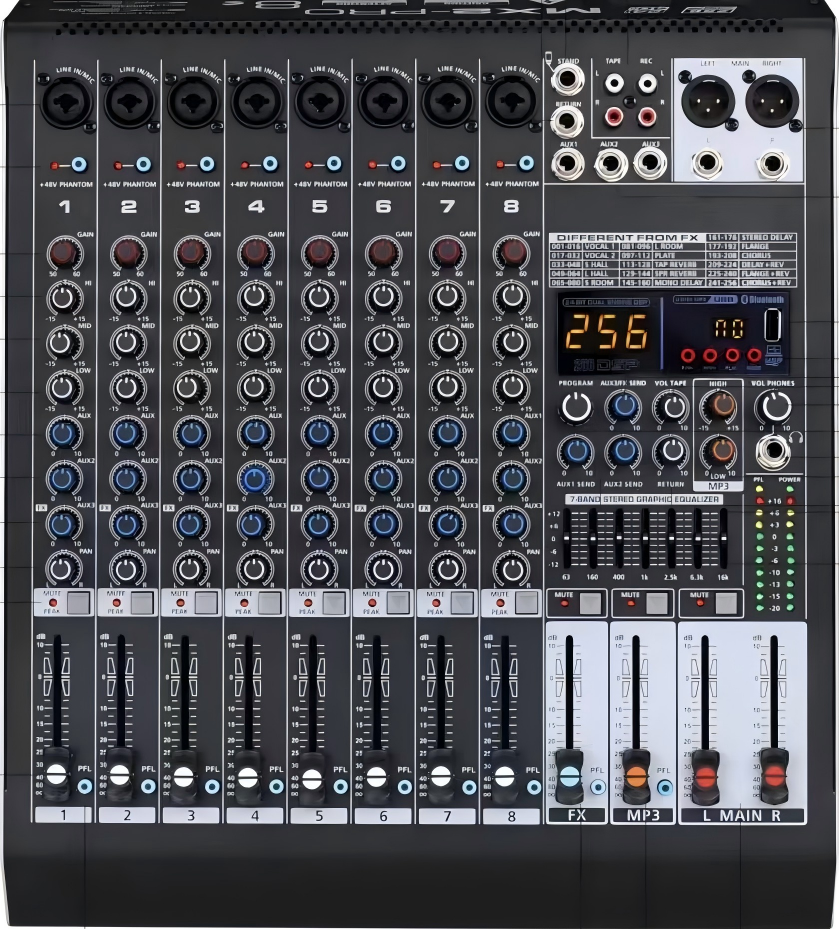

四、音频处理：MOC-8八路蓝牙调音台

MOC-8是本系统的音频处理核心，提供8路麦克风输入（兼容8路线路输入），每路配备独立的48V幻象电源开关。每路单声道输入通道设有3段EQ（高频±15dB@12kHz、中频±12dB@2.5kHz、低频±15dB@80Hz），可针对不同发言者的声音特点进行精细调节。内置7段立体声均衡器可对整体音色进行塑形，256位DSP效果器提供混响等效果，满足会议发言和小型活动的需求。

调音台还内置大屏播放器，支持蓝牙无线播放、U盘播放、U盘录音和USB声卡功能。会议间隙可通过蓝牙连接手机播放背景音乐，会议过程可通过U盘直接录音存档，无需额外配置录音设备。3组AUX辅助输出、主通道两组输出、耳机监听输出和录音输出，满足各种信号分配需求。

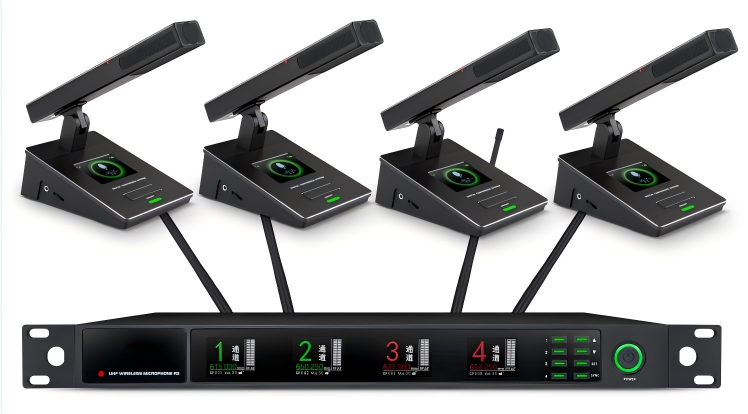

五、会议拾音：XLM-9734一拖四无线会议话筒

XLM-9734是专为会议场景设计的四通道无线会议系统，包含1台接收机和4支桌面式会议话筒。系统工作在UHF 615-665MHz频段，提供200个可选信道，四通道独立选讯系统最大限度降低了断频的发生。每通道独立AFS频率自动搜索功能，能迅速扫描工作环境中干扰最少的频率并锁定，确保在复杂电磁环境下的稳定传输。

会议话筒采用全金属机身，配备2.8寸TFT高清显示屏，可显示RF和AF信号强度、电池状态、频率、聆听/发言等工作状态。固定阵列式22cm话筒长度，内置14mm镀金音膜咪芯，超强心形指向，具有更高的拾音灵敏度。咪杆配备红色/绿色灯环显示，发言状态一目了然。Type-C充电口内置1800mAh锂电池，充电约3小时，续航可达12小时，满足全天会议需求。

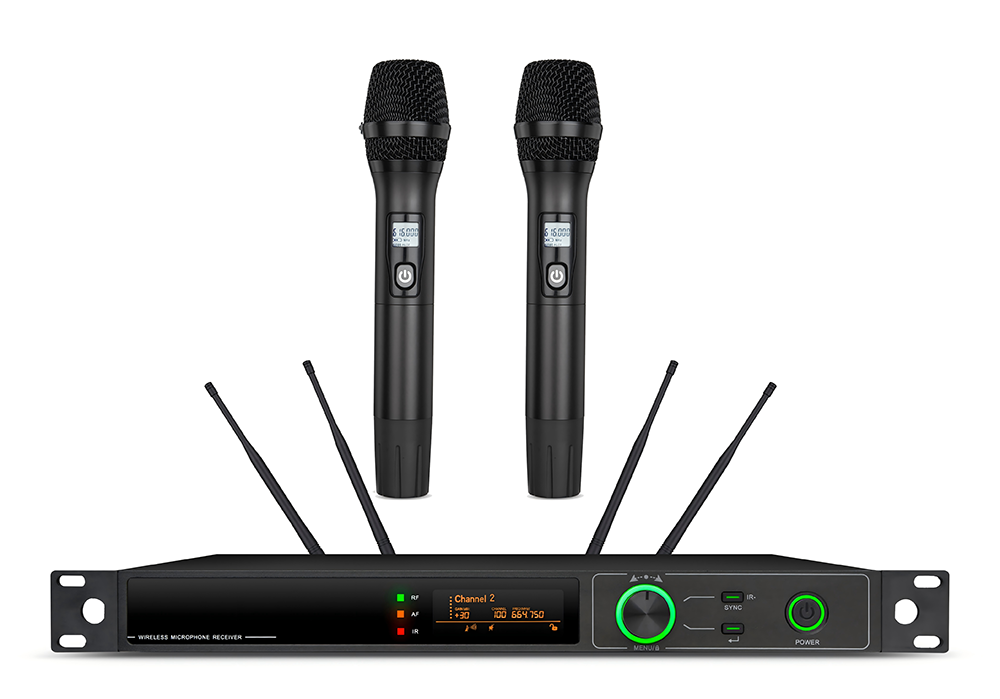

六、移动发言：XLM-8672真分集无线手持话筒

除了固定的桌面会议话筒，本方案还配置了一套XLM-8672真分集无线手持话筒，包含1台接收机和2支手持话筒，用于主持人主持、移动发言、嘉宾互动等场景。真分集接收技术采用双天线接收系统，能最大限度降低断频和信号死角的发生，确保移动发言时的信号稳定性。

系统同样工作在UHF 615-665MHz频段，提供200个可选信道，二通道独立SC频率自动搜索。手持话筒配备大屏幕LCD显示，具有电量显示、欠电报警、信号指示等功能。使用2节5号碱性电池供电，正常功率发射下可使用超过8小时。预设数位音频等化器，可模拟各种音头的音质特性，满足不同使用场景的声音风格需求。

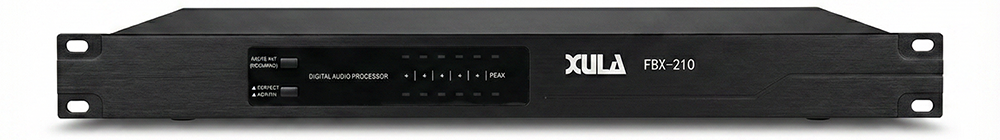

七、防啸叫保障：FBX-210反馈抑制器

会议室音响系统最常见的问题就是啸叫（声反馈），尤其是在多支话筒同时开启、增益较高的情况下。FBX-210反馈抑制器采用回音抵消和消除混响的算法，通过自适应滤波器在反馈出现之前将其除去，同时保持原始信号完好无损。设备支持"快速模式"和"精确模式"两种工作模式：快速模式适用于话筒位置经常变化的场合，精确模式适用于话筒位置固定的场合，可根据实际使用场景灵活切换。

FBX-210的核心优势在于"无须调试，自动适应声学环境"。设备开机后自动检测会议室的声学环境，识别可能导致啸叫的频率点并进行抑制，无需专业人员手动调试。任何使用情况下都可获得6dB的增益提升，最高可达12dB，这意味着在不产生啸叫的前提下可以将话筒音量开得更大，让远距离发言也能被清晰拾取。内置自动混音器可实现优先功能，确保发言者的声音优先被放大。

八、系统保护：XLPW08电源时序器

专业音响系统中设备的开关机顺序非常重要，如果功放先于音源设备开启，开关机时的电流冲击可能会产生"砰"的冲击声，严重时甚至可能损坏音箱单元。XLPW08电源时序器提供8路继电器受控输出和2路直接输出，实现"顺序开启、逆序关闭"的功能：开机时从第一路到第八路依次延时1秒开启，确保音源设备先于功放启动；关机时则从第八路到第一路逆序关闭，确保功放先于音源设备断电。

设备配备红色数码管电压表，实时显示输入电压状态。单路最大承受功率5000W，总功率8000W，可满足本方案所有设备的供电需求。内置开关电源适用全球电压AC90-260V，主电源走线二次加厚加粗处理，确保大电流下的安全稳定。自复位型开关设计，操作简便可靠。

九、系统架构与信号流程

本系统的信号流程如下：会议话筒和手持话筒的无线信号经接收机接收后，送入FBX-210反馈抑制器进行防啸叫处理，处理后的信号送入MOC-8调音台；调音台同时接收蓝牙/U盘播放的音乐信号，经过混音、EQ调节和DSP效果处理后，主输出信号送入2台XLD-4350功放；功放将信号放大后分别驱动8只CS800T吸顶音响，实现会议室全域扩声。所有设备的电源由XLPW08电源时序器统一管理，确保开关机顺序正确。

十、方案优势总结

十一、适用场景

• 中大型会议室（60-100㎡）：8只吸顶音响可实现全域均匀覆盖，4支会议话筒满足圆桌会议需求；
• 董事会议室/高管会议室：高品质两分频吸顶音响提供优秀音质，无线会议话筒简洁美观；
• 多功能会议室：手持话筒满足培训、演讲、活动等移动发言需求，蓝牙/U盘播放满足背景音乐需求；
• 远程视频会议室：清晰的拾音和扩声确保远程会议的语音交互质量，反馈抑制器避免远端回声；
• 报告厅/培训室：充足的功率和声压级满足较大空间的扩声需求，多支话筒满足多人发言。

十二、重庆优沃科技：专业会议音响系统服务商

本方案由重庆优沃科技有限公司提供全套设备供应与工程服务。公司成立于2011年，坐落于重庆市九龙坡区石桥铺，是重庆地区深耕音视频系统集成与智能化弱电工程领域的专业服务商。公司拥有自主音响品牌XULA迅莱，产品涵盖专业会议音响、吸顶音箱、专业功放、调音台、无线话筒、反馈抑制器、电源时序器等全系列会议音响设备，同时手握BOSE、JBL、Shure、BOSCH、YAMAHA、Soundcraft等众多一线影音设备品牌的稳定正规供货渠道，可为客户提供"自有品牌+国际品牌"的灵活组合方案。

在会议音响系统领域，重庆优沃科技拥有丰富的项目实施经验，可为政府机构、企事业单位、校园、园区等客户提供从方案设计、设备供应、现场施工到系统调试的全流程服务。公司坚持"先勘察、后方案"的原则，免费派遣资深技术工程师进行现场实地勘查，根据会议室的实际面积、层高、装修结构和使用需求，量身定制最优的设备配置和点位布局方案。全生命周期"交钥匙"服务体系覆盖售前免费勘测、售中可视化设计、售后终身维保，确保系统从蓝图设计到稳定运行的每一个环节都精准无误。

1. 吸顶音响开孔定位与布线规范

CS800T吸顶音响采用Φ245mm开孔、Φ282mm外径、189mm安装深度的结构。开孔前应先核对吊顶走向图与综合天花图，确认开孔位置避开主龙骨、副龙骨交会点、空调风口、消防喷淋、灯具及风管等障碍物。建议按“矩形矩阵、等距均匀”的原则布置，8只音响覆盖60-100㎡会议室时，单只覆盖约8-12㎡区域，相邻音箱间距控制在3-4米，距墙保留0.6米以上距离，避免边缘声能过强导致声场不均匀。

• 定位划线：使用随机附带的纸板模板或按Φ245mm圆形画线，用激光投线仪辅助定位，确保同一排开孔在同一直线上；
• 开孔操作：使用合适规格的开孔器，保持钻头垂直于吊顶面缓慢进刀，避免石膏板崩边、开裂；开孔后用边角料试装，确认卡扣到位；
• 线路敷设：音箱线建议选用2×1.5mm²以上无氧铜音箱线，传输距离超过30米时升级至2×2.5mm²，穿金属线管或钢制桥架敷设，强弱电分管分槽，避免与220V电源线长距离并行；
• 标识预留：每只音响的线缆两端标注对应功放通道编号（如CH1-CH8），吊顶内预留20-30cm检修余量，方便后续维护更换。

2. 功放与调音台电平匹配设置步骤

XLD-4350功放输入灵敏度为0.775V，与MOC-8调音台+4dBu专业电平输出配合时，建议按以下步骤完成电平匹配，在保证动态余量的同时避免削波失真。

1. 开机前将调音台所有通道推子、主输出推子置于最低，功放音量旋钮逆时针旋至最小；通过XLPW08时序器顺序开机，功放最后开启；
2. 将MOC-8主输出推子推至0dB/Unity位置，各输入通道GAIN先置于12点方向作为初始值；
3. 选择一路无线会议话筒以正常音量发言，观察调音台通道电平表，缓慢提升该通道GAIN，使正常发言时表头在0dB附近摆动，峰值不进入红色削波区；
4. 逐步顺时针提升两台XLD-4350的通道旋钮，直到会议室声压级达到正常使用要求，一般建议功放旋钮最终刻度控制在12点至3点之间；
5. 播放背景音乐或使用第2支话筒复测，确认大动态信号下功放CLIP指示灯不常亮；若发现削波，优先降低对应通道增益或主输出，再微调功放旋钮，避免“调音台小、功放大”或“调音台冒红、功放压小”的错误匹配。

3. 反馈抑制器调试流程与防啸叫参数建议

FBX-210反馈抑制器应串接于话筒接收机与MOC-8调音台之间，在信号进入调音台之前完成第一轮防啸叫处理。虽然设备支持全自动工作，但按规范流程调试可获得更稳定的传声增益。

1. 接线确认：XLM-9734、XLM-8672接收机输出 → FBX-210输入，FBX-210输出 → MOC-8调音台对应输入通道；
2. 模式选择：桌面固定会议话筒建议使用“精确模式”，手持移动话筒建议使用“快速模式”，以适应不同位置的声学变化；
3. 归零准备：先将功放与调音台音量调低，只保留1支话筒开启，其余话筒暂时关闭或衰减；
4. 自动扫描：开启FBX-210自动检测功能，让设备在安静环境下完成对会议室声学特性的摸底扫描；
5. 逐路建立：逐步提升第1支话筒对应通道增益，直到出现轻微临界啸叫并让抑制器自动捕获该反馈点，随后略回退增益；再依次开启第2、3、4支话筒重复上述操作；
6. 联合会试：最后同时开启全部话筒，模拟多人发言场景检查系统稳定性，确认无持续啸叫后即可进入使用状态。

防啸叫参数建议：优先利用FBX-210的6-12dB增益提升空间，但不要为了追求“绝对不啸叫”将整体增益压得过低，否则声音单薄、拾音距离不足；发言时话筒保持15-30cm拾音距离，避免讲话者正对吸顶音响正下方强反射区；若个别频段仍有轻微啸叫倾向，可在MOC-8主均衡上对2.5kHz-4kHz区域做1-3dB的窄带宽微量衰减作为辅助；无线接收机输出至FBX-210的电平应保持适中，过低会导致抑制器误判，过高会引入失真，建议以接收机AF表头不长时间满格为参考；会议室布置发生明显变化（如新增玻璃隔断、移动桌椅）时应重新执行一次自动检测。

4. 常见问题排查表

十四、常见问题排查（FAQ）

Q1：无线话筒出现断频或杂音，如何排查？

1. 查供电：检查 XLM-9734 会议话筒电池电量是否充足，XLM-8672 手持话筒 5 号电池是否亏电；电压不足时先充电或更换新电池再测试。
2. 查频率：重新执行接收机 AFS/SC 自动搜频，选择干扰最少的信道；避免与场内其它无线设备、Wi-Fi 设备频段重叠。
3. 查天线与距离：将接收机天线拉开、抬高并保持与话筒可视距离，远离金属屏风、机柜后方遮挡；若超远距离或穿墙使用，应缩短使用距离或调整接收机位置。

Q2：吸顶音响安装后声音发闷，怎么处理？

1. 检查吊顶腔体：CS800T 安装深度 189mm，若吊顶空间过浅、背腔封闭或被保温棉完全包裹，会导致低频堆积、中高频衰减；应保留合适背腔，避免音箱后方被完全填充。
2. 检查结构与减震：确认音箱与吊顶开孔卡扣安装到位，未与龙骨、灯具、风口直接共振；必要时在接触面增加防震软垫。
3. 调整调音台均衡：在 MOC-8 主均衡上适当衰减 80Hz-160Hz 低频，提升 2.5kHz-4kHz 人声中高频，使语言清晰度回到正常状态；同批次音箱应保持一致的 EQ 和功放通道设置。

Q3：反馈抑制器开启后音质下降，原因与对策？

1. 重新标定：FBX-210 自动检测时应保持现场安静，避免把正常语音、背景音乐误判为反馈点；按规范重新执行一次自动扫描，标定完成后保存状态。
2. 调整输入电平：无线接收机输出至 FBX-210 的电平过高会失真、过低会误判，观察 AF 表头保持在适中摆动位置。
3. 匹配工作模式：固定桌面话筒选“精确模式”、移动手持选“快速模式”；若音色仍偏薄，可在 MOC-8 上做宽带宽、小幅度的音色补偿，避免长期依赖抑制器深陷波导致声音发闷。

Q4：多只吸顶音响并联时，功放负载如何计算？

1. 先算阻抗：串联时 Z总 = Z1 + Z2；并联时 1/Z总 = 1/Z1 + 1/Z2，同型号并联可简化为 Z总 = 单只阻抗 ÷ 数量。
2. 对照功放最低负载：XLD-4350 标称最低匹配 4Ω。2 只 CS800T（4Ω）并联后为 2Ω，低于功放允许范围，不建议这样接入；如必须扩声覆盖，应增加功放通道，保持“一通道一音箱”。
3. 本方案的正确接法：8 只 CS800T 分别接入 2 台 XLD-4350 的 8 个独立通道，每通道只承担 1 只 4Ω 音箱，既保证负载匹配，又避免并联后阻抗过低引发功放过热、失真或保护停机。
