产品介绍/ product Introduction
1. 音质与处理器
VCM虚拟电路建模技术：精准模拟经典模拟设备（如Portico 5033 EQ、5043压缩器），支持Rupert Neve合作开发的处理器。
Dan Dugan自动混音：内置自动话筒混音算法，优化多通道增益分配，减少反馈与梳状滤波问题，适用于演讲场景。
2. 操作与扩展
触控流界面：10英寸触摸屏 + “Touch and Turn”旋钮，支持快速参数调整（如EQ、动态处理）。
Dante网络支持：低延迟音频传输，支持多设备联动（如控制8台R系列接口箱，总计256输入通道）。
端对端功能：输入/输出端口可任意跳线，QL可调为其他QL/CL的遥控I/O接口，实现灵活信号路由。
3. 录音与多轨支持
USB直录：支持双轨录音至USB闪存，或通过Dante网络连接DAW（如Steinberg Nuendo Live）进行多轨混音。
虚拟机架：加载8个VCM效果器（如压缩器、EQ），或插入环境效果器（混响、延迟）。
4. 扩展与兼容性
MY扩展卡槽：支持Dante网络卡（如NY64-D）、效果器卡（如Reverb、EQ），提升处理能力。
R系列接口箱联动：通过Dante网络连接R系列设备，扩展模拟输入/输出通道。
VCM虚拟电路建模技术：精准模拟经典模拟设备（如Portico 5033 EQ、5043压缩器），支持Rupert Neve合作开发的处理器。
Dan Dugan自动混音：内置自动话筒混音算法，优化多通道增益分配，减少反馈与梳状滤波问题，适用于演讲场景。
2. 操作与扩展
触控流界面：10英寸触摸屏 + “Touch and Turn”旋钮，支持快速参数调整（如EQ、动态处理）。
Dante网络支持：低延迟音频传输，支持多设备联动（如控制8台R系列接口箱，总计256输入通道）。
端对端功能：输入/输出端口可任意跳线，QL可调为其他QL/CL的遥控I/O接口，实现灵活信号路由。
3. 录音与多轨支持
USB直录：支持双轨录音至USB闪存，或通过Dante网络连接DAW（如Steinberg Nuendo Live）进行多轨混音。
虚拟机架：加载8个VCM效果器（如压缩器、EQ），或插入环境效果器（混响、延迟）。
4. 扩展与兼容性
MY扩展卡槽：支持Dante网络卡（如NY64-D）、效果器卡（如Reverb、EQ），提升处理能力。
R系列接口箱联动：通过Dante网络连接R系列设备，扩展模拟输入/输出通道。
产品参数/ Product Parameter

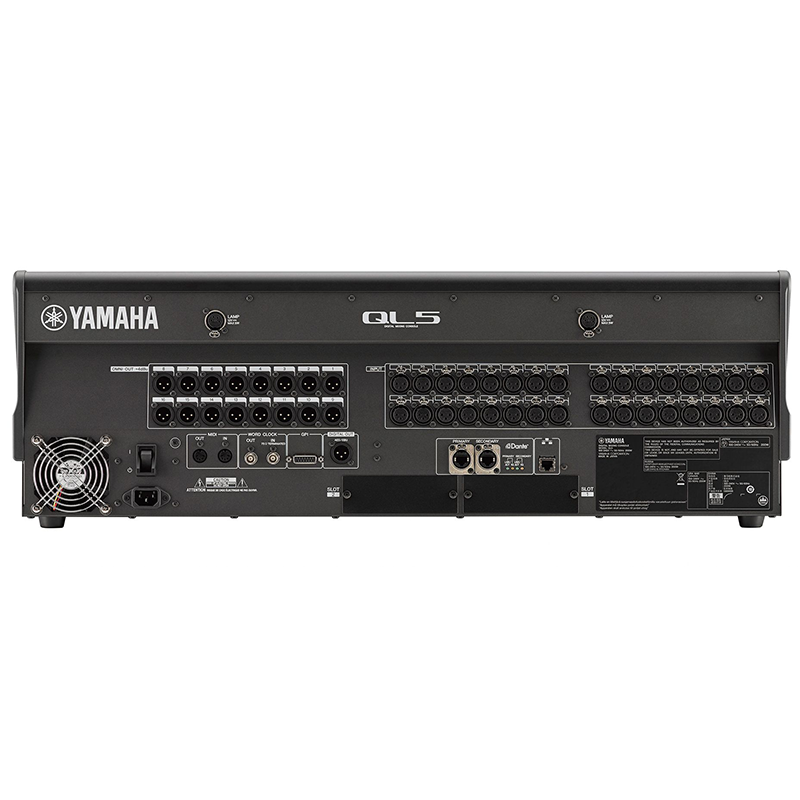

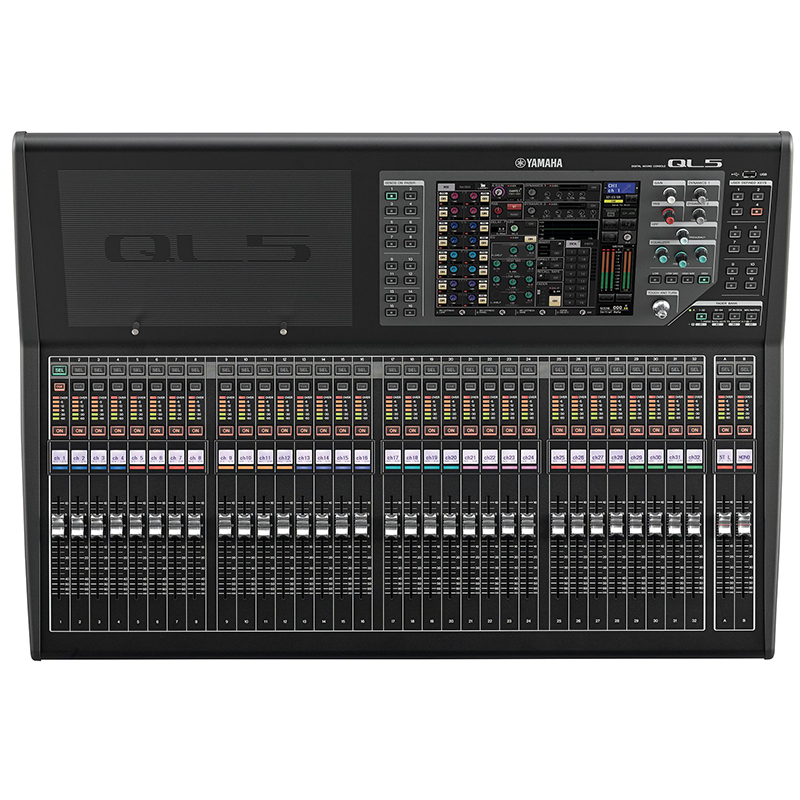

1. QL5
-
混音能力：
- 64路单声道 + 8路立体声输入通道
- 16条混音母线 + 8条矩阵母线（支持输入→矩阵路由）
-
I/O接口：
- 输入：32个模拟输入（XLR/TRS）
- 输出：16个模拟输出（XLR/TRS）
-
扩展能力：
- 2个MY扩展槽（支持Dante网络、效果器扩展）
- 内置Dante音频网络（64进/64出）
-
物理规格：
- 尺寸：480×132×409 mm，6.5 kg
- 供电：DC 24V/2.5A（PA-L500电源适配器）

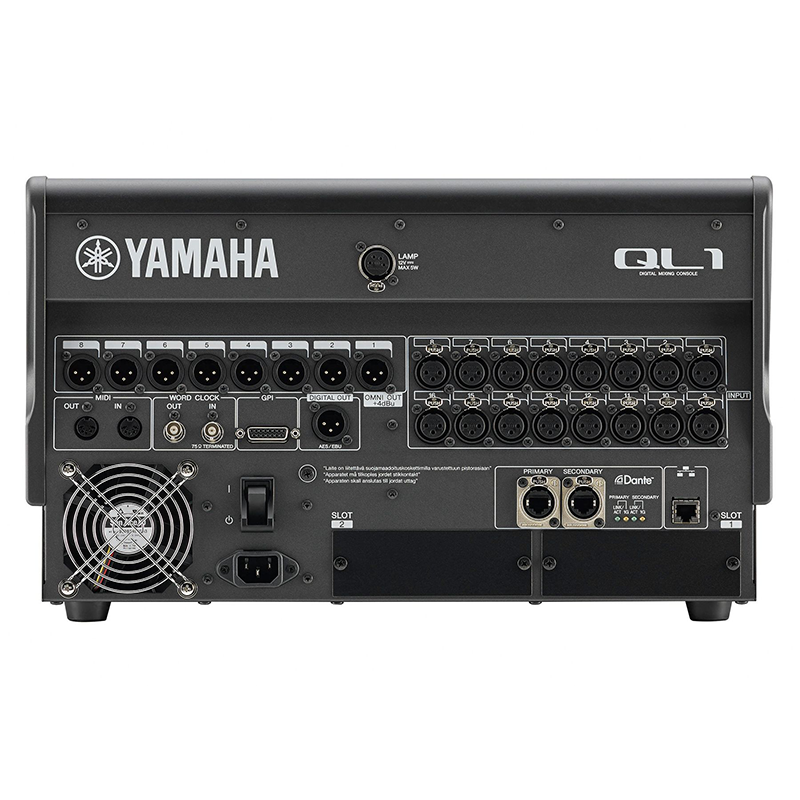

2. QL1
-
混音能力：
- 32路单声道 + 8路立体声输入通道
- 16条混音母线 + 8条矩阵母线
-
I/O接口：
- 输入：16个模拟输入（XLR/TRS）
- 输出：8个模拟输出（XLR/TRS）
-
扩展能力：
- 3个MY扩展槽（支持Dante网络、效果器扩展）
- 可选机架安装（需RK1配件）
-
物理规格：
- 尺寸：320×140×455 mm，3.8 kg
- 供电：DC 24V/2.5A（PA-L500电源适配器）
